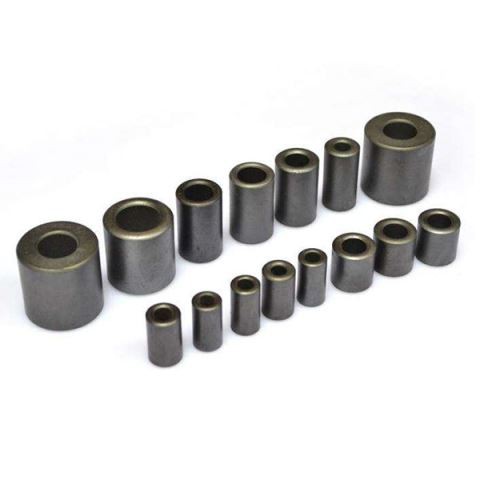

Mäkký ferit je feromagnetický oxid s Fe2O3 ako hlavnou zložkou, ktorý sa vyrába metódou práškovej metalurgie. K dispozícii sú Mn-Zn, Cu-Zn, Ni-Zn atď. Medzi nimi je najväčší výkon a spotreba Mn-Zn Ferrite a odpor Mn-Zn Ferrite je nízky, v rozmedzí od 1 ~ 10 ohm/m, ktorý sa všeobecne používa pri frekvenciách pod 100kHZ. Ferity Cu-Zn a Ni-Zn majú odpor 102 ~ 104 ohm/m a nízku stratu v rádiovom frekvenčnom rozsahu 100KHz ~ 10 MHZ. Bežne sa používajú v cievkach rádiových antén a rádiofrekvenčných transformátoroch.
Existujú rôzne tvary magnetického jadra, ako sú E, I, U, EC, ETD, štvorec (RM, EP, PQ), tvar nádrže (PC, RS, DS) a kruh. Vzhľadom k tomu, mäkké ferit môže získať vysokú priepustnosť bez použitia vzácnych materiálov, ako je nikel, prášková metalurgie metóda je vhodná pre masovú výrobu, náklady sú nízke. A pretože sintrovaný materiál je tvrdý a nie je citlivý na stres, je veľmi vhodný pri aplikácii. Priepustnosť má navyše stabilnú charakteristiku s kolísavnou frekvenciou, ktorá v podstate zostáva nezmenená pod 150 kHz. S výskytom Soft Ferrite sa výrazne znížila výroba magnetického práškového jadra a mnohé miesta, kde sa použilo magnetické práškové jadro, boli nahradené soft feritom.
charakteristika:
1. Vysoká hustota magnetického toku nasýtenia a polovičná strata výkonu v porovnaní so sériou NB・ NH. Vhodné pre vysokonapäťový transformátor alebo transformátor DC/DC konvertora
2. Vysoká hustota nasýtenia magnetickým toku. Vhodné na aplikáciu napájania
3. Vynikajúca odolnosť voči tepelnému šoku s rovnakým výkonom ako séria NB.
4. Vysoká priepustnosť materiálov Ni-Zn
5. Malá zmena výkonu proti tlakovej záťaži a menší vplyv magnetickým poľom. Vhodné pre komponenty tvarované višňou.
Feroxcube | μi | TDK (TDK) | TOKIN (TOKIN) | FDK (FDK) | EPCOS (EPCOS) | *HITACH| |
3D3 (3D3) | 750 | H6F (H6F) | 801F | M33 | ||
3B7 (3B7) | 2300 | H6Z | Rok 2002F | N26 (N26) | NQ25D (NQ25D) | |
3H1 (3H1) | 2300 | H6K (H6K) | 2300F | 2H03/ | N22 (N22) | |
3H3 (3H3) | 2000 | H6B (H6B) | Rok 2001F | N48 (N48) | ||
3E1 (3E1) | 3800 | H5A (H5A) | 4000H | 2H04/ | ||
3E4 (3E4) | 4700 | H5B/HP5 | N30 (N30) | |||
3E5 (3E5) | 10000 | H5C2 (H5C2) | 2H10 | T38 (T38) | Mp10T (Mp10T) | |
3E55 | 10000 | T66 (T66) | ||||
3E6 | 12000 | 12001H | T42 (T42) | |||
3E7 | 15000 | H5C3 (H5C3) | 2H15 ( 2H15 ) | T46 (T46) | ||
3E8 (3E8) | 18000 | 18000H | 2H18 | T56 (T56) | ||
3E25 | 6000 | HS52 (Hs52) | 6000H | Článok 26 01 01 – Medzisúdne | T35 (T35) | Mp70T (Mp70T) |
3E26 | 7000 | H5B2/HS72 | 2H07 ( 27) | T37/T44 | ||
3E27 | 6000 | Článok 26 01 01 – Medzisúdne | T65 (T65) | |||
3E28 | 4000 | T55 (T55) | ||||
3B7 (3B7) | 2300 | H7C2 (H7C2) | 2500B | 2H03,6H10 | ||
3C30 (3C30) | 1800 | VN45 | BH1 (BH1) | 5H30 (5H30) | VM 25D | |
3C34 (3C34) | 2100 | 5H40 (5H40) | ||||
3C81 (3C81) | 2700 | N61 (N61) | ||||
3C90 (3C90) | 2300 | Počítač PC40 | BH2 (BH2) | 6H20 | N67/N72 | VM 24D |
3C91 (3C91) | 3000 | 3100B | 6H42 (6H42) | |||
3C92 (3C92) | 1500 | 6H40 (6H40) | ||||
3C93 (3C93) | 1800 | |||||
3C94 (3C94) | 2300 | Počítač PC44 | 6H40 (6H40) | |||
3C96 (3C96) | 2000 | BH1 (BH1) | N97 (N97) | |||
3F3 (3F3) | 2000 | Pc50 (Počítač) | 2500B3 | N87 (N87) | VM 14D | |
3F35 (3F35) | 1400 | B40 ( B40) | 7H10 (7H10) | N49 (N49) | ||
3F4 (3F4) | 900 | H6F (H6F) | N59 (N59) | | VM 12D | ||
3F45 (3F45) | 900 | 7H20 | ||||
4F1 (4F1) | 80 | |||||
3S1 (3S1) | 4000 | |||||
3S3 (3S3) | 350 | L11H | ||||
3S4 (3S4) | 1700 | L6/HF70 | ||||
4S2 (4S2) | 700 | L5 (L5) | 700L | K32 | ||
4C65 (4C65) | 125 | HF40 (HF40) | 100L | K14 (K14) | K1 (K1) | |
4A11 | 700 | L5 (L5) | 700L | K32 | K10 (K10) | |
4A15 | 1200 | L6E (L6E) | 1400L | HT21 (HT21) | Nl12D | |
3C11 | 4300 | N30 (N30) | ||||
4E1 (4E1) | 15 | 10L | U17 | NSI5Z | ||
4D2 (4D2) | 60 | K6A (K6A) | 50L | Nm60Z | ||
4B1 (4B1) | 250 | K5 (K5) | HT11 (11) | NB25S | ||
3B1 (3B1) | 900 | HF60 (HF60) | ||||
3R1 (3R1) | 800 | |||||
3B46 | 3800 | N45 (N45) |
Feroxcube | SPOLOČNOSŤ TOMITA | *MAGNETICKÉ | KAWATETSu | FAIR-RITE (SPRAVODLIVÉ RITE) | Thomson | *STEWARD |
3D3 (3D3) | 2H6 (2H6) | A. | 33 | C5 (C5) | ||
3B7 (3B7) | G. | 73 | A9 ( A9 ) | |||
3H1 (3H1) | 2C3 (2C3) | D. | s4 (s4) | |||
3H3 (3H3) | s3 v prípade, že sa | |||||
3E1 (3E1) | 2D3C | Ma-040 | A8,T6 | |||
3E4 (3E4) | 2F1 (2F1) | T. | 75 | A5 (A5) | ||
3E5 (3E5) | 200 | W. | MA-100 | A2 | 40 | |
3E55 | ||||||
3E6 | 2E2B | W. | MA-100 | |||
3E7 | 2H1 (2H1) | H. | ||||
3E8 (3E8) | ||||||
3E25 | 2G3 (2G3) | J. | Ma-055 | 75 | A4,T4 | 35 |
3E26 | 2E1/2G1 | Ma-070 | ||||
3E27 | ||||||
3E28 | ||||||
3B7 (3B7) | F. | 77 | B4 (B4) | |||
3C30 (3C30) | 2E6C | B3 (B3) | ||||
3C34 (3C34) | ||||||
3C81 (3C81) | ||||||
3C90 (3C90) | 2G8 (2G8) | 78 | F1 (F1) | |||
3C91 (3C91) | 2F6/2D3 | |||||
3C92 (3C92) | ||||||
3C93 (3C93) | ||||||
3C94 (3C94) | Mb3 (Mb3) | |||||
3C96 (3C96) | Mb4 (Mb4) | |||||
3F3 (3F3) | K. | F2 (F2) | 33 | |||
3F35 (3F35) | ||||||
3F4 (3F4) | ||||||
3F45 (3F45) | ||||||
4F1 (4F1) | 6H3 (6H3) | |||||
3S1 (3S1) | A6 (A6) | |||||
3S3 (3S3) | ||||||
3S4 (3S4) | ||||||
4S2 (4S2) | 3A4 ( 3A4) | Hl | 28 | |||
4C65 (4C65) | 65,61 | H3 (H3) | 21 | |||
4A11 | 3A4 ( 3A4) | 43 | Hl | 28 | ||
4A15 | 2K | C3 (C3) | ||||
3C11 | 2D3C | 35 | ||||
4E1 (4E1) | H6,K6 | 18 | ||||
4D2 (4D2) | 63 | H5 (H5) | ||||
4B1 (4B1) | V 5K | H2 (H2) | ||||
3B1 (3B1) | 3A4 ( 3A4) | |||||
3R1 (3R1) | (85) |
Feroxcube | NICERA (V PRÍPADE NICERA) | SAMWHA (V PRÍPADE SAMWHA) | lsu | HIMAG (V PRÍPADE, ŽE SA | vrchol | MmG (MMG) |
3D3 (3D3) | SM8T (SM8T) | F58 (F58) | ||||
3B7 (3B7) | SM23T (SM23T) | |||||
3H1 (3H1) | P11 | |||||
3H3 (3H3) | P12 (P12) | |||||
3E1 (3E1) | SM30T | |||||
3E4 (3E4) | SM50T | F9/F9C | ||||
3E5 (3E5) | NC-10H | SM100 | A10 | F39 (F39) | ||
3E55 | ||||||
3E6 | ||||||
3E7 | SM150 | |||||
3E8 (3E8) | ||||||
3E25 | Nc-7 (Na ochranu hospodárskej súťaže) | SM50 (SM50) | Hm2 (Hm2) | MZ-5 (MZ-5) | A07 | F10 (F10) |
3E26 | SM70S | Hm3 (Hm3) | MZ-57 (MZ-57) | |||
3E27 | NC-5Y | A05 | ||||
3E28 | ||||||
3B7 (3B7) | ||||||
3C30 (3C30) | NC-1H | SM-19C | F44 (F44) | |||
3C34 (3C34) | ||||||
3C81 (3C81) | MZ-23 (MZ-23) | |||||
3C90 (3C90) | NC-2H | Pl-5/PL-7 | Pm5 (Pm5) | MZ-4 (MZ-4) | P4 (P4) | F5A (F5A) |
3C91 (3C91) | ||||||
3C92 (3C92) | ||||||
3C93 (3C93) | ||||||
3C94 (3C94) | 2HM4 (23) | Pl-9 (Pl-9) | F45 (F45) | |||
3C96 (3C96) | 2HM5 (2HM5) | |||||
3F3. V prípade, že sú v | 2M | P5 (P5) | F47 (F47) | |||
3F35 (3F35) | 5M | |||||
3F4 (3F4) | ||||||
3F45 (3F45) | ||||||
4F1 (4F1) | ||||||
3S1 (3S1) | ||||||
3S3 (3S3) | ||||||
3S4 (3S4) | ||||||
4S2 (4S2) | SN-065/VR-7 | |||||
4C65 (4C65) | KQ-1 (Rok 2004) | F16 (F16) | ||||
4A11 | SN-065/VR-7 | |||||
4A15 | VR-10 | F19. | ||||
3C11 | ||||||
4E1 (4E1) | ||||||
4D2 (4D2) | F25 (F25) | |||||
4B1 (4B1) | F14. | |||||
3B1 (3B1) | T314 (T314) | |||||
3R1 (3R1) | HS-1 (Hs-1) | S3 (S3) | ||||
3B46 | N42 (N42) |
